X波段MiniSAR

X-band MiniSAR Product

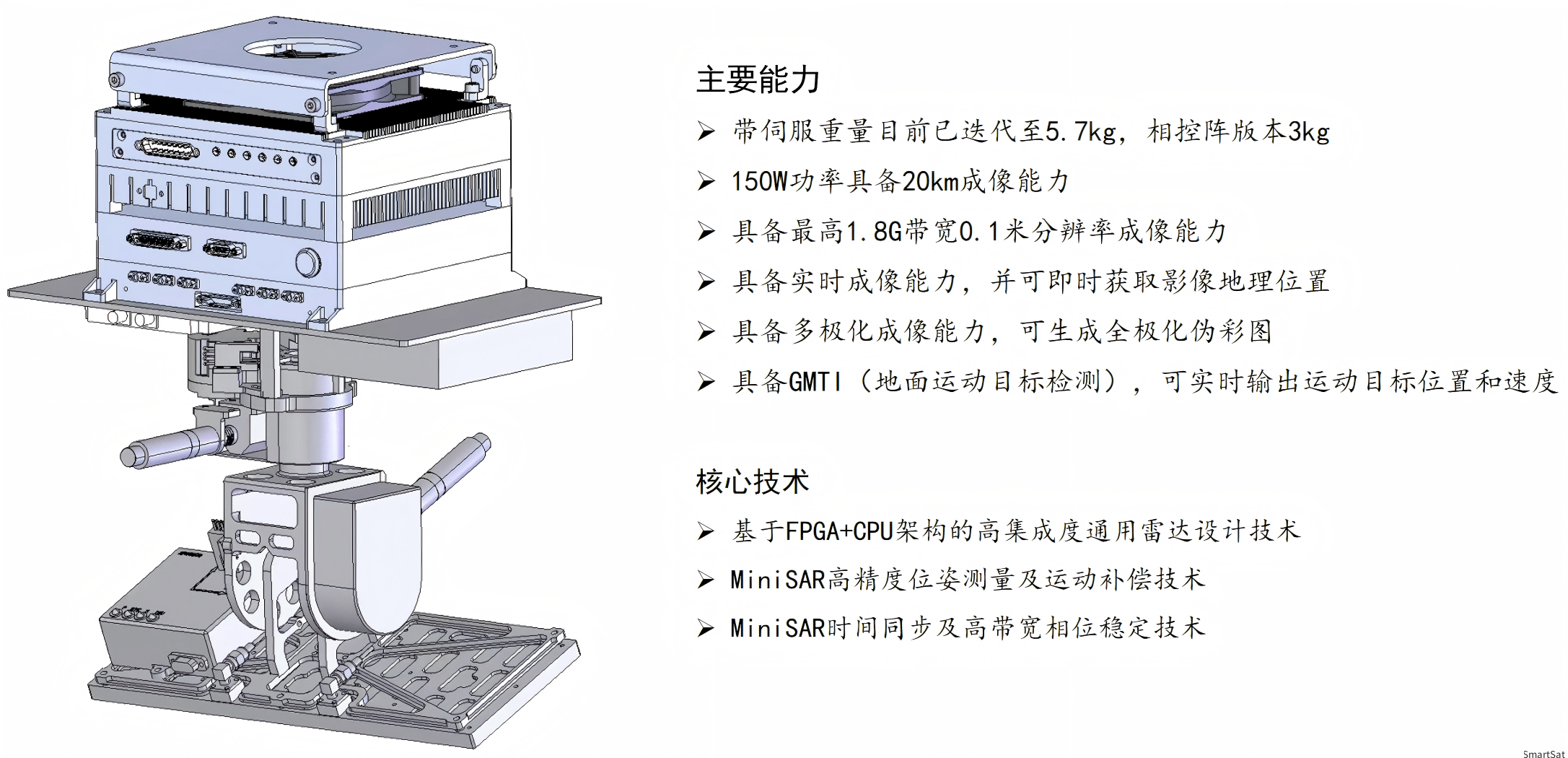

产品简介

SJ2-X是针对轻小型无人机飞行平台的应用需求研发的标准版、高性能X波段轻小型合成孔径雷达，高性能、小型化、模块化、标准化。具备单极化、多极化、全极化工作模式，包含条带、聚束、GMTI、实时成像等功能，系统总重量≤6.9kg，可适配多种旋翼、垂起固定翼飞行平台，同时具有极强的功能拓展、波段拓展能力。

性能参数


参数

指标

工作波段

9.6GHz（X波段）

总功耗

150W 18~32DC

系统重量

≤3kg(相控阵)，≤5.7kg(二维伺服)

极化方式

可支持单极化HH/VV、多极化、全极化HH、HV、VH、VV

伺服

可选

工作模式

条带、聚束、实时成像、GMTI

成像模式

条带模式

    聚束模式

分辨率（m）

3×3

1×1

0.5×0.5

0.3×0.3

0.1×0.1

0.3×0.3

0.1×0.1

幅宽（Km）

8

5

4

3

2

2×2

1×1

最大作用距离（Km）

15

10

8

6

5

8

5

实时成像

可实时成像，分辨率优于0.3m

GMTI功能

最小检测速度≤20km/h，跟踪目标数≥20个

数据存储

≥2T

工作温度

-40℃ ~ +50℃

数据接口

雷达控制接口：支持百兆、千兆、异步RS422

雷达实时数据接口：支持百兆、千兆、同步422接口

成像软件

1、 数据回放：将雷达回波数据回放到本地的硬盘中

2、 成像处理：全分辨率精成像处理，生产SLC和幅度图像

3、 极化处理，生产伪彩色极化图像

产品图集

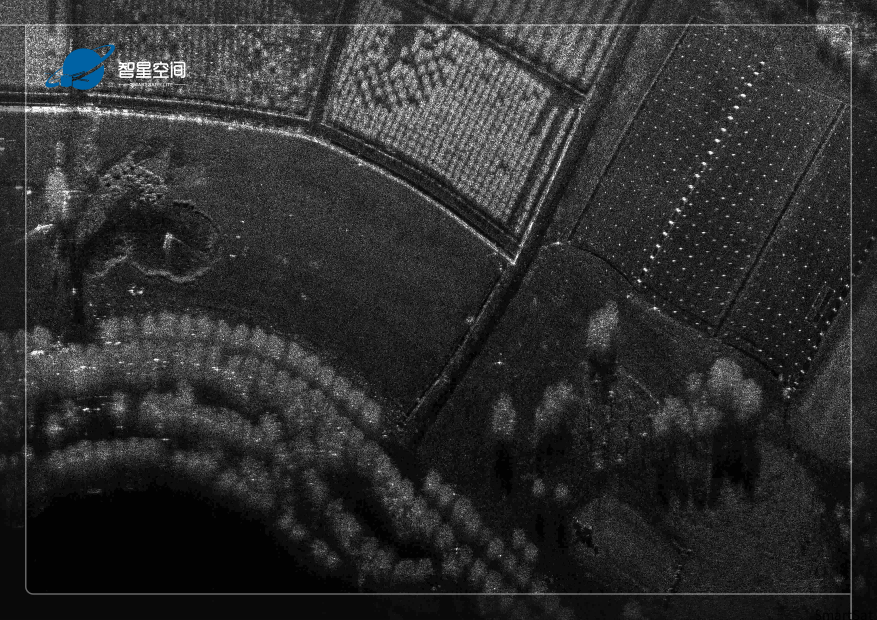

单极化（HH）示例数据

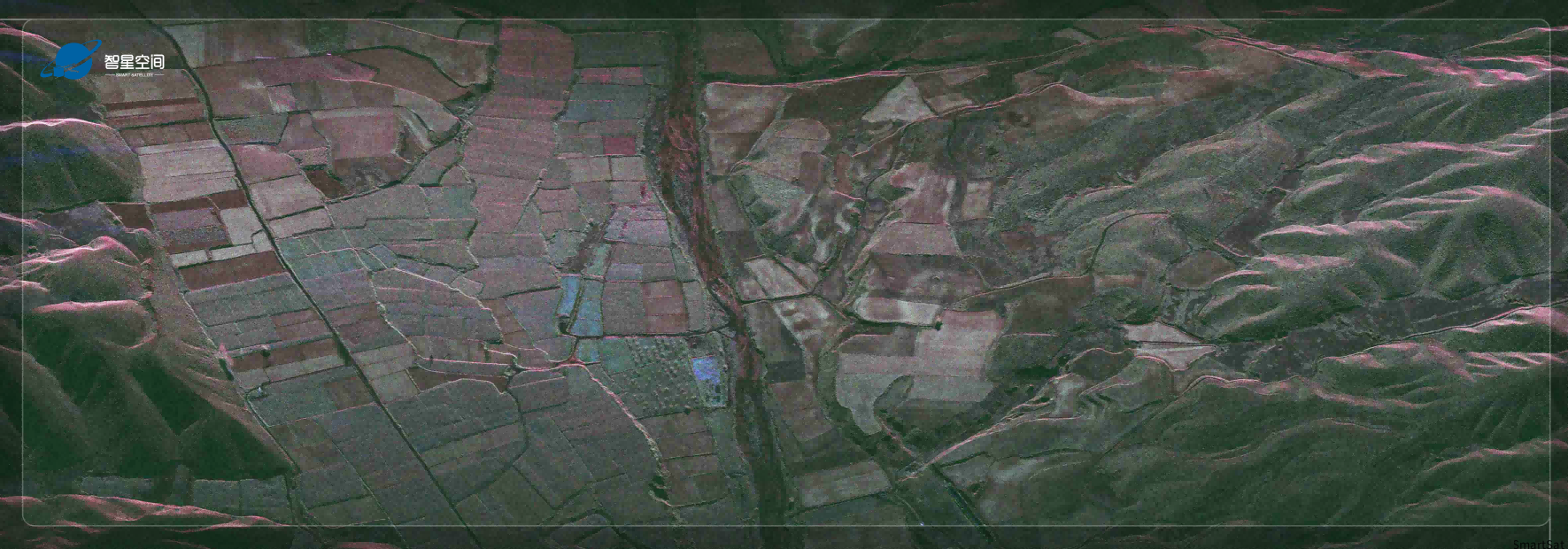

全极化示例数据
